雙金屬片如何制作雙金屬溫度計?
雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃~+500℃范圍內液體、蒸汽和氣體介質溫度。
那雙金屬片如何制作雙金屬溫度計?下面我們來了解一下吧!
雙金屬溫度計的感溫元件是雙金屬片,敏感的感溫元件根據不同溫度并測試后,可以精準的指示溫度。

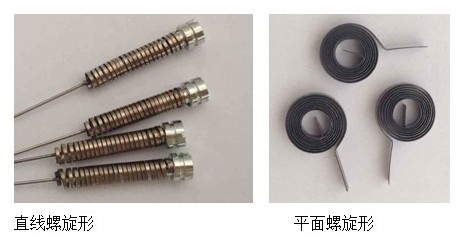

雙金屬溫度計是將繞成螺紋旋形的熱雙金屬片作為感溫器件,并把它裝在保護套管內,其中一端固定,稱為固定端,另一端連接在一根細軸上,稱為自由端。在自由端線軸上裝有指針。當溫度發生變化時,感溫器件的自由端隨之發生轉動,帶動細軸上的指針產生角度變化,在標度盤上指示對應的溫度。
制作雙金屬溫度計,需選取合適長度的雙金屬片,一端固定在表盤下部,雙金屬片的面要和游絲的平面平行。將游絲的自由端(之前跟線圈焊在一起的那一端)焊在雙金屬片的末端。雙金屬片的彎曲程度與溫度的高低有對應的關系,從而可用雙金屬片的彎曲程度來指示溫度。 通常,將雙金屬片中膨脹系數小的一層稱為被動層,將膨脹系數大的一層稱為主動層。
